孔徑千分尺，顧名思義就是測量內孔的直徑大小?，F(xiàn)在在市場面比較常見的就是日本三豐孔徑千分尺，其可以測量多種孔徑尺寸，下面松本機電詳細解析一下三豐孔徑千分尺的使用方法及注意事項。

日本三豐孔徑千分尺的使用方法

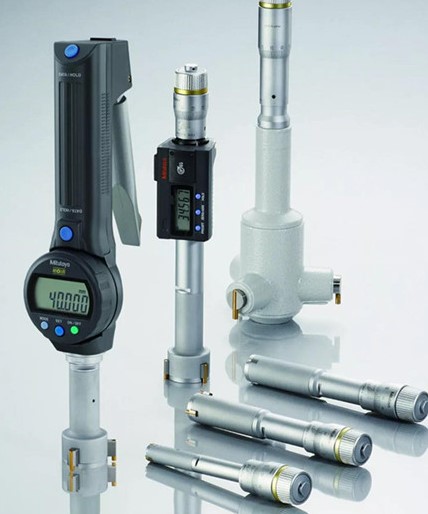

日本三豐孔徑千分尺主要分為三爪/二爪式、數顯式和ABSOLUTE快速孔徑千分尺，可輕松對應多種孔徑尺寸的測量。

1.孔徑千分尺的結構組成

孔徑千分尺是由測力裝置、微分筒、固定套筒、測微螺桿、錐體和測量抓組成。

千分尺結構圖：

孔徑千分尺的結構圖：

2.日本三豐孔徑千分尺的應案例圖:

數顯孔徑千分尺測量案例圖

二爪、三爪式孔徑千分尺測量案例圖

ABSOLUTE測量案例圖

3.刻度如何讀數？

以下圖圖標解析：

孔徑千分表的分度值為：0.005mm

圖標1：固定套筒讀數：35mm

圖標2：微分筒讀數：0.015mm

讀數值就是：35.015mm

4.千分尺傾斜對測量有什么影響嗎？

按圖1所示，計算出向孔軸方向傾斜的誤差，可得出下圖的曲線。

圖2中相對軸孔向左右傾斜的誤差，與下圖的曲線大致相同，呈現負值。

5.日本孔徑千分尺使用前后的注意事項：

使用前：

（1） 擦拭測量爪上的污漬及灰塵。

（2）全行程旋轉微分筒，確認是否被卡住或動作不流暢以及測量爪的動作是否流暢。

（3）使用經過校正的基準規進行基準點對準。

（4）使用測量爪的末端進行測量時，需要在相同位置(末端）進行基準點對準。（圖1）

（5）請正確設定預設值。

（6）使用數顯式時，請使用SR44電池。安裝電池蓋時，請確認密封墊的安裝是否正確。（圖2）

使用中

(1)將測量面輕輕觸碰被測物件，放穩后使其保持靜止，然后用手指操作測力裝置5~6次（2~3轉），施加測量力進行測量（圖3）。

(2)使用時注意測量爪的滑動部位不要受到外部撞擊。

(3)當數顯式孔徑千分尺顯示錯誤或計數異常時，請取下電池重新安裝。

(4)請務必在測量范圍內使用。

使用后：

（1）使用后，確認各部位有無損傷并將整體擦拭干凈。

(2)不能在高溫高濕、多塵多油污的場所存放。

(3)長期存放時，需要用千分尺潤滑油對測量爪進行防銹處理。數顯式則需要取下電池。

日本三豐孔徑千分尺可測多種內孔徑，支持高效操作的ABS和INC測量模式，并且鍍鈦測量爪具有高耐用性和抗沖擊性，配置的恒壓裝置可實現穩定測量。
